Соединение с накидной гайкой РР

pprszm_i
pprszm_schema_i
ЦЕНА: 5.23 p.

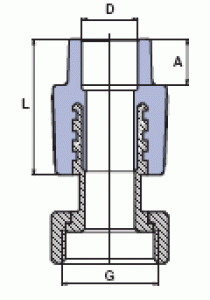

Диаметр
Артикул: SZM02020XX

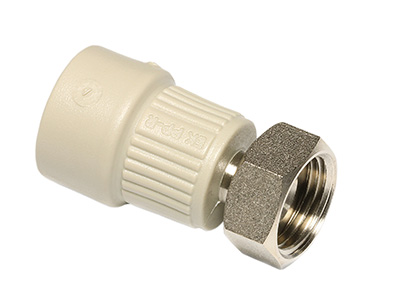

ПЕРЕХОД С МЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ И ПЕРЕКИДНОЙ ГАЙКОЙ

Предназначен для разборного соединения фитинга с внешней резьбой.

код A
[mm]
D [mm] G L
[mm]

SZM01620XX 13,0 16 1/2'' 32,0
SZM01625XX 13,0 16 3/4'' 32,0
SZM02020XX 14,5 20 1/2'' 40,0
SZM02025XX 14,5 20 3/4'' 39,0
SZM02032XX 14,5 20 1'' 39,0
SZM02532XX 16,0 25 1'' 41,0
SZM02525XX 16,0 25 3/4'' 41,1
SZM03240XX 18,0 32 5/4'' 48,0
PMD - накидная гайка с отверстием для пломбы
SZMD02025X 14,5 20 3/4'' 39,0
