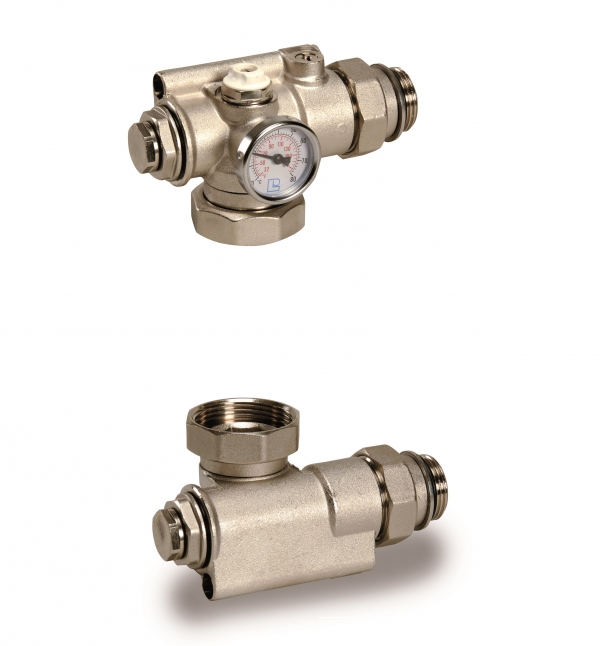

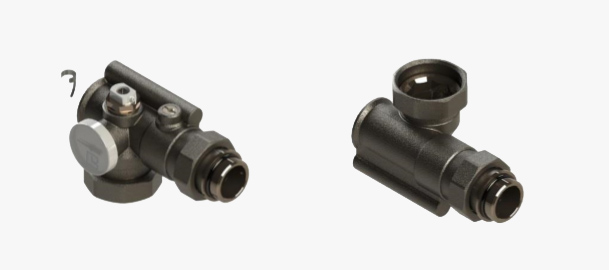

Узел для подключения насоса к коллекторам 1"

Автономная система теплоснабжения, устанавливаемая, как в жилом помещении, так и в зданиях промышленного назначения, требует правильной комплектации. Это необходимо для обеспечения безопасности и бесперебойности подачи тепла при монтаже тёплого пола в качестве источника теплоснабжения. Немаловажным условием бесперебойного отопления является наличие резервной линии, которая будет функционировать в случае аварийной ситуации, либо при необходимости проведения ремонта одного из элементов системы.

Понятие коллекторного узла и его конструкция

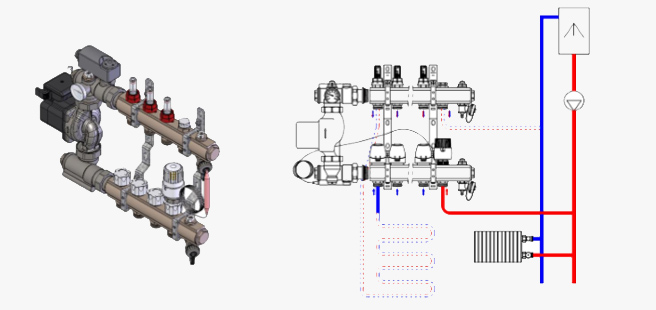

С учётом данного требования обычно в таких системах используют распределительный коллекторный узел (коллектор), посредством которого циркуляционный насос подключается к котлу. Коллектор представляет собой устройство, которое служит для распределения теплоносителя в системе отопления. В нём происходит смешивание горячей и холодной воды, благодаря чему становится возможным регулирование температуры тёплого пола и осуществление контроля его работы.

Практичность применения коллектора заключается в возможности подключения каждого нагревательного элемента к отдельному насосу. Вместе с тем, каждый такой блок функционируют как обособленный механизм.

Коллекторный узел включает в себя следующие основные элементы:

• циркуляционный насос, который служит для обеспечения системы требуемым уровнем давления: насос прогоняет воду через себя и повышает в ней давление;
• узел подмеса (регулирующий клапан с датчиками температуры);
• распределительный узел (гребёнка, состоящая из множества отводов с расходомерами);
• воздухоотводчик;
• метеодатчик.

Устройство узла циркуляционного насоса и особенности его подключения к коллектору

В состав узла циркуляционного насоса входит сам агрегат, фильтр грубой очистки, а также обратный клапан и герметизирующий кран.

Оптимальным местом для установки агрегата является участок трубопровода, который находится перед входом в котёл (обратка). При монтаже помпы на подающем магистральном трубопроводе вместе с теплоносителем агрегат будет высасывать из котла и воздух, что способствует образованию вакуума в камере нагревательного элемента и закипанию жидкости. При монтаже помпы на обратке минимизируется риск возникновения воздушных пробок в трубах, а также становится возможной работа при низких значениях температуры, что позволит увеличить эксплуатационный срок гидравлической машины.

Фильтр является набором сеточек с разными ячейками, которые задерживают ржавчину, кусочки подмотки, сколы и другие механические загрязнители. Фильтр устанавливается перед агрегатом для того, чтобы все эти частички не попали в него и не вывели его из строя.

Обратный клапан обеспечивает дополнительную герметизацию и необходим для устранения гидравлических ударов и перепадов давления. Данный клапан монтируется после насоса на каждом контуре в отдельности.

Герметизирующий кран применяется для ограничения, либо полного перекрытия подачи теплоносителя. Существуют варианты установки одного или двух кранов. Монтаж одного крана перед обратным клапаном является менее затратной. В данном случае происходит перекрытие подачи теплоносителя к отдельному агрегату. Однако, более надёжно подключение насоса к котлу с двумя кранами. Это объясняется тем, что при возникновении поломки, либо при обслуживании насоса нет необходимости в сливе жидкости из контура. Достаточно просто перекрыть оба крана и приступить к работе. Что примечательно, циркуляция воды в котельной не прекратится.

Приобрести элементы для формирования узла для подключения насоса к коллекторам вы можете в ООО «Вайдер». Найти информацию о стоимости изделий можно на сайте компании https://stroim.by.

Приобретая продукцию именно у нас, вы получаете ряд преимуществ:

• высокое качество товара;
• приемлемые цены для розничных покупателей;
• предоставление скидок при покупке товара оптом;
• наличная и безналичная форма расчёта.

Инструкция по применению узла на русском:
