Установка и подключение расширительного бака

Любая отопительная система закрытого и открытого типа требует установки расширительного бака, который представляет собой емкость, компенсирующую тепловое расширение воды или иного теплоносителя при нагреве. Правильная установка такого резервуара надежно защищает как радиаторы, так и трубы от избыточного давления, что повышает безопасность эксплуатации системы, а также значительно увеличивает срок ее службы, минимизируя тем самым риск аварий.

Любая отопительная система закрытого и открытого типа требует установки расширительного бака, который представляет собой емкость, компенсирующую тепловое расширение воды или иного теплоносителя при нагреве. Правильная установка такого резервуара надежно защищает как радиаторы, так и трубы от избыточного давления, что повышает безопасность эксплуатации системы, а также значительно увеличивает срок ее службы, минимизируя тем самым риск аварий.

На рынке представлен широкий ассортимент расширительных баков для воды, отличающихся между собой объемом, формой и габаритами. Такое разнообразие обуславливается тем, что современные отопительные системы могут значительно отличаться друг от друга, имея разную конфигурацию. Каждому потенциальному покупателю будет полезным подробнее ознакомиться с тем, какие существуют расширительные бачки, а также узнать о правилах и особенностях их правильного выбора, установки и подключения.

Виды и функции расширителей для отопления

Системы отопления для частных домов, квартир, офисов и производственных предприятий отличаются по типу используемого топлива в котле (электрический, газовый, твердотопливный), материалам труб и радиаторов, а также типу системы (открытая, закрытая). Каждая система отопления имеет свой теплоноситель, в роли которого может выступать не только дистиллированная вода, но также антифриз или любая иная жидкость с уникальными физическими характеристиками и низкой температурой замерзания.

Расширительный бак используется для того, чтобы компенсировать воздействие, оказываемое на систему при нагревании жидкости в котле. Выступая в качестве дополнительной емкости, при подключении к основному контуру такой бак принимает на себя избыток воды, поддерживая тем самым внутреннее давление на приемлемом уровне. По конструкции такие резервуары делятся на 2 вида:

1. Негерметичные. Устанавливаются в системах отопления со статическим контуром, при котором циркуляция теплоносителя осуществляется за счет уменьшения плотности воды при нагреве, в результате чего она начинает подниматься вверх.
2. Герметичные. Монтируются в системах отопления с закрытым контуром и представляют собой конструкцию, внутри которой располагается компенсационная мембрана.

Зная типы расширительных баков, можно выбрать ту модель, которая подходит наилучшим образом с учетом особенностей отопительной системы. Выделяют 3 главные функции такого резервуара:

• удаление воздуха из системы за счет сбросного клапана;
• компенсация теплового расширения жидкости;
• аварийный слив при избыточном объеме жидкости через дополнительный кран.

Внутреннее давление в расширительном баке компенсируется за счет специальной капсулы с мембраной, которая меняет свою позицию в зависимости от наполнения бака водой.

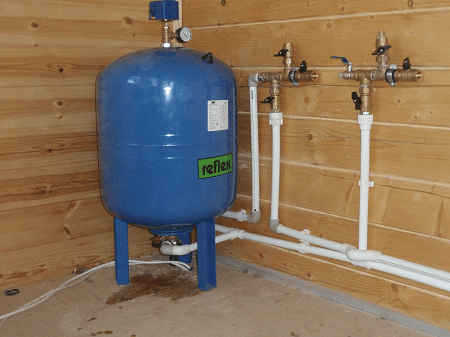

Особенности монтажа мембранного устройства

В открытых системах отопления, где циркуляция теплоносителя происходит естественным образом и без использования насоса, расширительный бак устанавливается в верхней части отопительного контура. Если же речь идет о закрытой системе отопления, где регуляция осуществляется принудительно при помощи насосного оборудования, к выбору места установки походят более внимательно.

Далее мы более подробно коснемся вопроса подключения расширительного бака и регламентных требований, которые к нему предъявляются. Это поможет избежать типовых ошибок, а также обеспечит высокий коэффициент полезного действия как котлу, так и всей системе.

Правильное положение ёмкости

Установка бака может быть выполнена как вертикально, так и горизонтально, в зависимости от конструкционных особенностей. Важно учитывать, что с течением времени резиновая мембрана расширительного бачка сильно изнашивается, в результате чего на ней появляются микротрещины. Это приводит к необходимости замены данного компонента на новый.

На скорость износа напрямую влияет не только периодичность растягивания резины, но также месторасположение самого бачка. Дело в том, что если установить расширительный бак в нижней части отопления, то давление на мембрану будет более высоким за счет гравитационного воздействия. По этой причине опытные и квалифицированные мастера стараются монтировать гидробак на уровне котла, но не в районе пола.

Особенности выбора места установки

Нужно помнить, что установка мембранного бака – залог правильной и безаварийной работы системы, поэтому при монтаже учитывают следующее:

• монтаж на некотором отдалении от стены;
• наличие свободного доступа к емкости для возможности ее сервисного и технического обслуживания, а также ремонта;
• врезка между трубами отопления и баком запорного крана, что позволяет снимать резервуар без необходимости полного слива теплоносителя из замкнутой системы;
• прочное крепление труб, ведущих в бак, к стене, что позволяет снять лишнюю нагрузку с входящего патрубка.

Принимая во внимание необходимость в систематическом сервисном обслуживании емкости, ее обычно монтируют на уровне человеческого роста. Помимо запорного крана, при подключении резервуара часто устанавливают дополнительный тройник и вентиль, благодаря чему у хозяев появится возможность сливать жидкость из расширительного бачка при его отключении.

Настройка прибора перед использованием

Стоит отметить, что перед монтажом емкости требуется соответствующим образом её настроить, для чего при помощи манометра проверяется внутреннее давление. Обычно это показатель в диапазоне 0,2 - 0,3 Бар, в зависимости от конфигурации и размера бачка. Более точные параметры конкретной модели можно найти в паспорте завода-изготовителя изделия.

Если показания манометра отличаются от заводских, в него требуется обязательно подкачать воздух, поскольку в противном случае во время функционирования системы отопления может происходить несанкционированный подсос воздуха. Это будет вызывать постепенное остывание теплоносителя, что сильно снижает КПД котла и способствует перерасходу топлива.

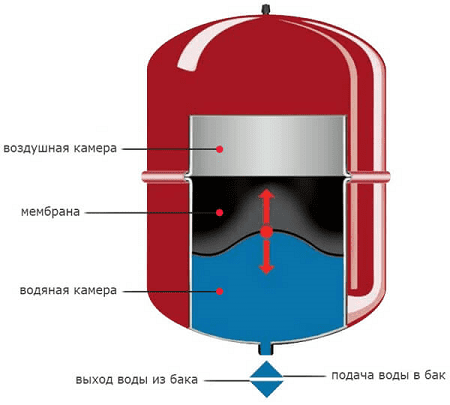

Принцип работы мембранного бака заключается в том, что при нагреве теплоносителя и увеличении его объема, внутренняя мембрана поднимается вверх, компенсируя тем самым возрастающее гидравлическое давление. По мере остывания воды происходит обратный процесс, где мембрана опускается, благодаря чему давление в системе не падает, а удерживается в заданном диапазоне.

Бак как дополнительная емкость

Во многих моделях отопительных котлов как газового, так и твердотопливного типов имеются встроенные расширительные бачки. В то же время, как показывает практика, их параметры далеко не всегда соответствуют конкретной системе отопления. Если емкость является небольшой по размерам, она может не справляться с нагрузкой, для чего требуется устанавливать дополнительный гидробачок.

Обычно при проектировании любой системы отопления вне зависимости от модификации отопительного прибора инженер предусматривает установку отдельного расширительного бачка. Опытные мастера и проектировщики стараются всегда монтировать такую емкость, что обеспечит сохранение давления теплоносителя в заданных параметрах согласно проекту.

Установку бака в качестве дополнительной емкости производят также в том случае, если происходит изменение конфигурации отопительного контура, а также при создании самотечной системы с монтажом циркуляционного насоса. Часто необходимость в такой работе возникает в коттеджах, где помимо традиционных радиаторов системы отопления хозяевами также активно используется система «теплый пол».

Практически всегда расширительный бачок устанавливается при использовании бойлера косвенного нагрева, поскольку обычный клапан сброса, монтируемый на электрокотлах, далеко не всегда является эффективным в плане сброса лишнего давления. Чтобы правильно подобрать расширительный бак для отопления, обычно не обойтись без услуг квалифицированного специалиста.

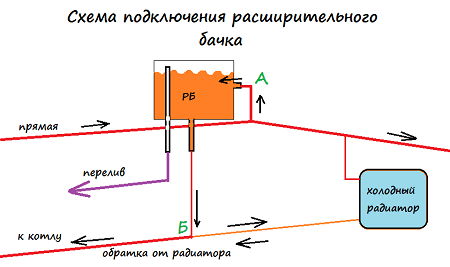

Особенности подключения расширительного бачка

При выборе места для монтажа расширительного бачка делают ставку на то, где забор избыточного теплоносителя будет наиболее эффективным. Говоря об открытой системе отопления, здесь принимают во внимание следующие моменты:

1. Выбирают точку отопительного контура в самом высоком месте системы.
2. Размещают емкость в районе котла отопления для возможности соединения их единой вертикальной трубой.
3. Организуют подключение дополнительного крана с патрубком для возможности обеспечения аварийного перелива при избыточном подъеме теплоносителя.

Данные принципы подключения бачка в открытую систему обуславливаются тем, что, перемещаясь естественным путем по трубам в ходе нагрева, вода достигает расширительного бачка со значительными потерями тепловой энергии. При установке ёмкости в самой высокой точке системы, из нее автоматически удаляются пузырьки воздуха, попавшие естественным путем.

Планируя организовать систему подключения бака, в обязательном порядке измеряют его общий объем в тепловом контуре. Далее отнимают 10%, что и будет показателем, который равняется объему требуемого расширительного резервуара под систему отопления. Монтаж устройства можно выполнять как своими руками, так и доверяя работу квалифицированному мастеру.

В открытых системах отопления нередко резервуар устанавливают на чердаке, однако в таком случае его требуется обязательно утеплить, чтобы защитить от тепловых потерь. Здесь в обязательном порядке предусматривается дополнительный патрубок, защищающий бак от перелива, что позволяет избежать аварий и подтопления дома. Крепить резервуар можно к стене, используя для этого специальные хомуты и кронштейны.

Чтобы быть уверенным в способности резервуара справляться с большими эксплуатационными нагрузками, внутренним давлением и высокой температурой, приобретать бак следует только в надежном магазине, который сможет гарантировать качество его изготовления.
