Особенности монтажа канализационных систем

При проектировании системы водоотведения и канализации важно неукоснительно соблюдать требования государственных стандартов и СНиПа. Это позволяет достичь не только высокой эффективности, но и помогает в соблюдении санитарно-гигиенических норм, что влияет на экологическую безопасность. Многим будет интересно узнать о том, как устроена канализационная система, а также что учитывается при её проектировании и монтаже.

Особенности внутренней канализации

Правильно сконструированная канализация не только обеспечивает своевременное удаление сточных вод, но также снижает до минимума риск засора и возникновение неприятных запахов. Любая схема разводки начинается с составления проекта, который обычно выполняется еще на стадии строительства жилого дома. Здесь принимается во внимание число сантехнических приборов, объем стоков (исходя из чего подбирается диаметр), а также определение мест их прокладки с учетом естественного уклона.

Чтобы водопроводно-канализационное система служила исправно на протяжении многих лет, при конструировании важно предусмотреть следующее:

• соблюсти требуемый угол наклона при укладке сливных труб от сантехнических приборов к главному стояку: уклон в 8 мм/1 м погонный (для труб 100 мм) и 5 мм/1 м погонный (для труб 50-60 мм);
• свести до минимума число изгибов и поворотов при прокладке труб;
• правильно выбрать диаметр канализационных труб, а также подходящий материал;
• предусмотреть установку фановой трубы, необходимой для отвода газов из канализационной системы;
• оснастить все точки присоединения канализационной системы и сантехнических приборов специальными сифонами, что позволит получить надежный гидрозатвор;
• предусмотреть в системе канализации люки для чистки и ревизии.

При разработке проекта принимается во внимание один из главных принципов - создание разводки канализационной системы вокруг главного стояка. Именно к нему подводятся все горизонтальные сливы от ванны, душевой кабины, раковины, унитаза, биде, а также некоторых бытовых приоров (стиральная машина, посудомоечная машина). Главными документами, которыми руководствуются при проектировании и монтаже канализационной системы, являются СП 30.13330.2012 (СНиПы 2.04.01-85) и СП 2.04.03-85.

Если монтаж осуществляется в одноэтажном доме, то вертикального стояка может и не быть, однако, чтобы защититься от неприятных запахов, здесь в обязательном порядке предусматривается фановая труба. Для прокладки внутренней канализации используются специальные ПВХ трубы сечением в 50-60 мм (для удаления обычных стоков) и 110-160 мм (для удаления фекальных стоков).

Основные виды канализационной системы

Только правильно запроектированная канализационная система будет работать эффективно и безопасно. Всегда нужно помнить о том, что внутри труб образуется агрессивная среда, обусловленная аммиачным газом, опасным для жизни и здоровья человека. По этой причине к проектированию и монтажу следует подходить со всей ответственностью, заблаговременно изучив все особенности такой системы. Выделяют следующие виды канализационной системы:

1. Наружная канализация. Представляет собой систему сбора стоков от сооружений и зданий, которая предусматривает прокладку труб под землей от здания к главному стоковому приемнику или же выгребной яме (септику).
2. Внутренняя канализация. Располагается внутри частного дома или квартиры. Предназначена для сбора стоков, поступающих с унитаза, раковины, ванны, душевой кабины и прочих сантехнических приборов с перенаправлением потоков в главный стояк.

При монтаже каждого вида канализации обязательно предусматривается отдельный проект, где инженер показывает схему прокладки трубопроводов, предоставляет спецификацию используемых материалов, а также выполняет все необходимые гидравлические расчеты.

Главное отличие внутренней канализации от внешней заключается в том, что внутренняя подвергается минимальным нагрузкам, а также эксплуатируется в более мягких условиях. Такая система не подвергается агрессивному воздействию мороза, а также физическому давлению грунта, в связи с чем при обустройстве внутренней канализации используются трубы меньшего сечения.

Внимание! Для удобного отличия друг от друга, трубы для внутренней канализации имеют серый цвет, а для внешней – оранжевый.

Что входит в состав внутренней канализации?

Особый интерес для многих людей представляет внутренняя канализационная система водоотведения частного дома, поскольку внутри квартиры потребность в монтаже возникает только при реконструкции или перепланировке. Современные частные дома и коттеджи нередко имеют не один, а несколько сантехнических узлов, что увеличивает число точек, которые необходимо предусмотреть при проектировании. В состав внутренней канализации входят следующие элементы:

• канализационные трубы из ПВХ;
• заглушки;
• люки для ревизии и тройники;
• колена;
• сифоны, которые устанавливаются в местах присоединения душевых кабин, ванн и раковин;
• крепежные элементы.

В разработанном проекте отражается количество всех фасонных элементов, а также протяженность требуемых ПВХ труб. При желании, произвести сборку всей системы можно и своими руками, без привлечения квалифицированного сантехника, поскольку все компоненты соединяются между собой достаточно просто. Герметичность обеспечивается за счет резинового кольца, которое поставляется вместе со всеми фасонными элементами.

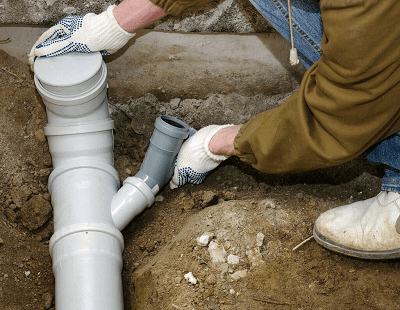

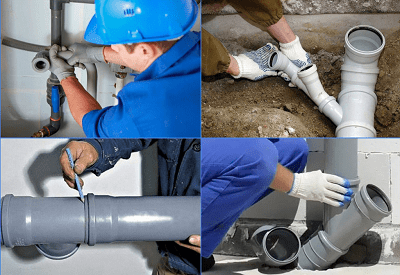

Как осуществляют монтаж канализационной системы

При монтаже канализации важно принимать во внимание законы гидродинамики, что обеспечит долговечную работу всей системы. Здесь важно в обязательном порядке предусматривать фановую трубу, которая не только удаляет агрессивные газы из трубы, но также нормализует внутреннее давление, выступая в роли компенсатора.

При отсутствии фановой трубы давление, образуемое над водяным поршнем, способно удалять жидкость из сифона, в результате чего гидрозатвор работать не будет. Это неизбежно приведет к проникновению газов и неприятного запаха в дом, что не рекомендуется по санэпидемиологическим нормам. Непосредственный монтаж канализационных систем включает в себя следующие этапы работы:

1. Если дом двухэтажный и на верхнем этаже предусматриваться сантехнический узел, монтаж начинают с установки вертикального стояка, который обычно прокладывают в углу строения.
2. Прокладка канализационной трубы 110 мм, ведущей к унитазу; по возможности, унитаз лучше всего крепить напрямую к стоку через манжету-эксцентрик.
3. Укладка канализационных труб 60 мм к местам расположения сантехнических приборов: раковины, ванны (душевой кабины), кухонной раковины, посудомоечной/стиральной машины.
4. Соединение системы при помощи фасонных элементов – фитингов, тройников и уголков, а также заглушек и ревизий.

При монтаже труб важно с высокой точностью выдерживать естественный уклон, для чего предусматривается крепление труб к стене при помощи специальных хомутов. Все места присоединения труб к сантехническим приборам в обязательном порядке оснащаются гидрозатворами, в роли которых чаще всего выступают сифоны.

Чтобы исключить попадание в канализационную систему во время строительных работ пыли, грязи, штукатурных составов, выводы временно закрываются при помощи заглушек. При стыковке всех элементов системы важно производить работу аккуратно и внимательно, обеспечить полную герметизацию всех элементов.

По окончании монтажа канализационную систему проверяют, результатом чего должно стать быстрое удаление сточных вод, отсутствие неприятного запаха, а также минимальный уровень шумового воздействия.

Какие существуют проблемы в эксплуатации канализационной системы?

Любая канализационная система дома может исправно функционировать только в случае правильного монтажа, а также использования качественных материалов и фасонных элементов. Если система выполнена неправильно, хозяева могут столкнуться с рядом проблем, к числу которых относятся следующие:

1. Возникновение неприятных запахов и проникновение их в комнаты. Трудно говорить о комфорте проживания в частном доме или коттедже, если в жилое помещение попадает неприятный запах из канализационной системы. С такой проблемой сталкиваются достаточно часто, особенно в старых домах, где канализационная система спроектирована по старым правилам и схемам. Причины данного явления:

• обмерзание оголовка фановой трубы и ее перекрытие ледяной коркой, что приводит к отсутствию естественной вентиляции и повышению давления в системе;
• слишком сильный уклон канализационных труб при монтаже, что создает избыточное давление, в результате чего гидравлические затворы срываются и не могут выполнять свою функцию;
• расположение унитаза далеко от вертикального стояка. По правилам, унитаз должен находиться как можно ближе к центральному стояку. В противном случае может возникать эффект подсасывания воздуха из расположенных рядом сантехнических приборов во время слива, что будет приводить к срыву гидравлических затворов.

Чтобы исключить риск возникновения данных неприятных явлений, с самого начала следует производить монтаж правильно, с учетом всех норм и требований по монтажу.

2. Высокий шум во время слива воды из стиральной или посудомоечной машины. Чаще всего такая проблема возникает, если удаление воды производится при помощи встроенного насоса. Это приводит к высокой скорости слива, повышается уровень внутреннего давления, вследствие чего в системе возникает сильный шум, особенно в местах стыков и углов. Чтобы снизить эффект шумового воздействия, рекомендуется использовать специальные воздушные клапаны.

Как ухаживать за внутренней канализацией

Каждая канализационная система требует соответствующего ухода и правильной эксплуатации, что позволяет успешно использовать ее на протяжении многих лет. Для этого каждому будет полезно ознакомиться с основными рекомендациями по уходу за системой:

1. Поддержание внутренней части труб в чистоте. Чтобы снизить риск засоров, рекомендуется использовать на раковинах и рукомойниках специальные сеточки, защищающие канализацию от проникновения вовнутрь комков грязи, волос и прочего мусора. С целью профилактики образования на внутренней части трубы жировой пленки рекомендуется, как минимум, 1 раз в 3 месяца использовать специализированные щелочные средства для растворения жиров.
2. В зимний период следует проверять оголовок фановой трубы, не допуская его замерзания. Как уже отмечалось выше, при замерзании фановой трубы внутри системы может создаваться высокое разряжение, что будет приводить не только к проникновению в помещение неприятных запахов, но также усилению гидравлического давления.
3. Не допускать попадания в унитаз твердых веществ. Не нужно выбрасывать в унитаз вещества и предметы, способные вызвать засор канализационной системы.

Выводы

Подводя итоги всему вышеизложенному, следует отметить, что система канализационных труб играет особую роль и требует внимательного подхода к проектированию и монтажу. Вся работа должна производиться строго по проекту и с использованием сертифицированных материалов, способных стойко переносить агрессивное воздействие внутренней среды. Если у хозяев нет опыта, лучше всего доверить установку канализационной системы опытным и квалифицированным мастерам.
