Термосмеситель с байпасом для коллекторов

Современная система теплоснабжения включает в себя следующие основные составляющие:

• нагревательный котёл;
• коллекторный узел (коллектор);
• контур радиаторов.

Также система может включать вместо радиаторов тёплый пол, либо представлять собой их сочетание.

Коллекторный узел представляет собой установку, служащую для распределения теплоносителя в автономной системе отопления, будь то радиатор, тёплый пол, либо их сочетание. В коллекторе осуществляется смешивание горячей и холодной жидкости, что позволяет осуществлять регулирование температуры в системе и контролировать её работу.

Функциональные возможности и устройство терморегулятора

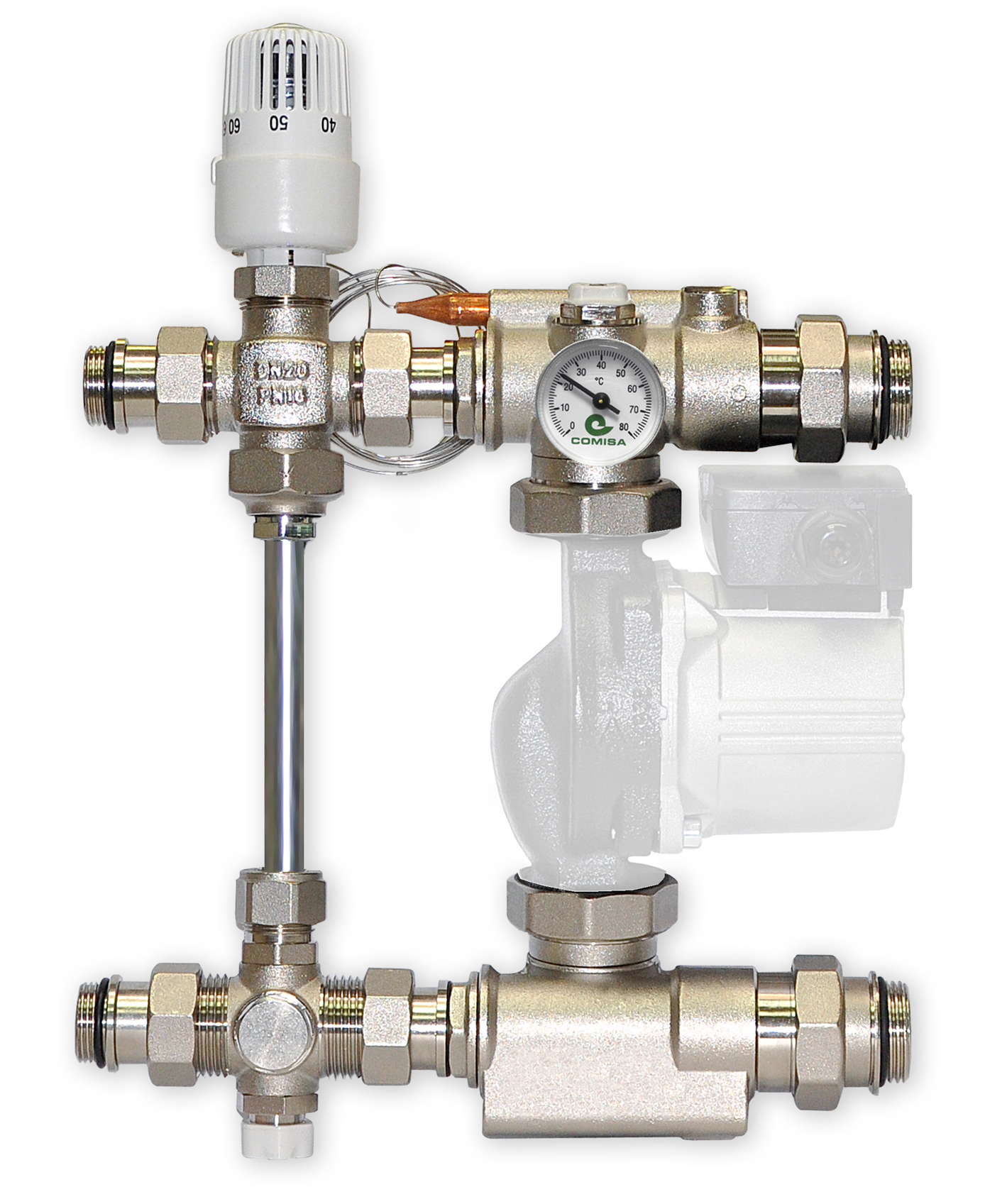

В состав коллектора входит терморегулятор (узел подмеса/смесительный блок), который выполняет важную функцию по смешиванию горячей воды, которая поступает от котла с холодной жидкостью, подающейся из контуров нагрева пола.

Температура жидкости, нагреваемой котлом, составляет 75-95°С. В соответствии с санитарными правилами и нормами, значение наиболее комфортной температуры поверхности пола должно быть не более 31°С. Это означает, что подача такой горячей воды напрямую в контуры пола невозможна. Этот вопрос и помогает решить узел подмеса.

Терморегуляторный блок чаще всего состоит из следующих элементов:

• предохранительный клапан;
• циркуляционный насос;
• отвод воздуха;
• клапаны для устойчивой работы контуров.

Байпас в составе смесительного узла

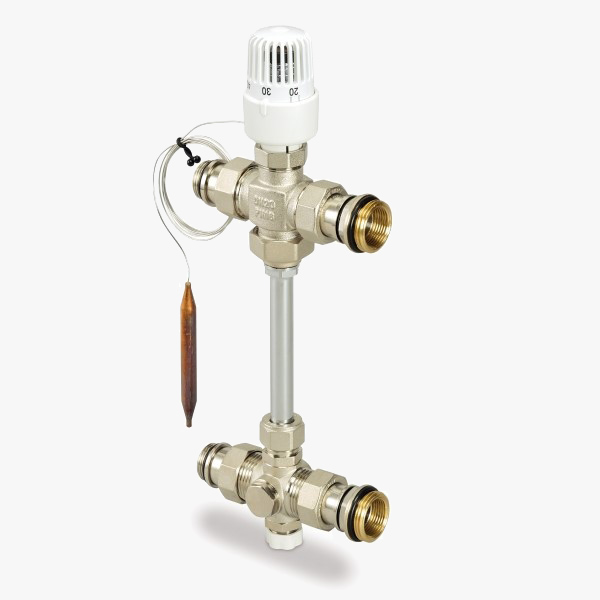

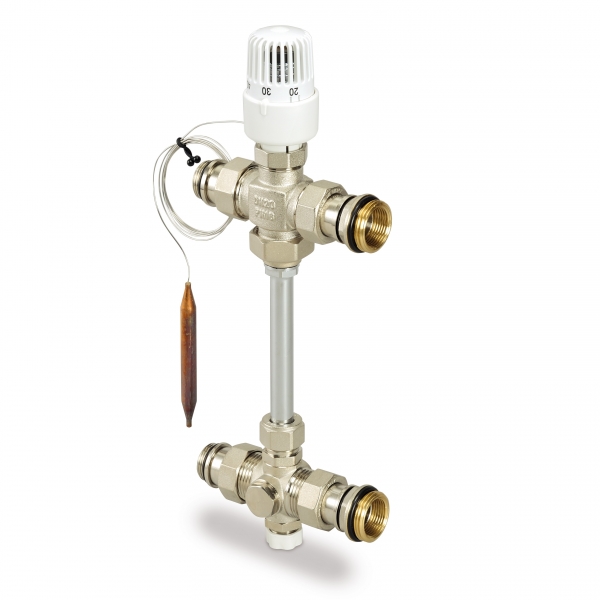

Также в состав терморегулятора может быть включён байпас – элемент, необходимый для защиты узла от перегрузок и перегрева.

Схема смесительного блока может иметь разное устройство. Наиболее распространены схемы с двухходовыми и трёхходовыми клапанами.

На клапаны с двумя ходами монтируется термостат, оснащённый инфракрасным датчиком для измерения температуры воды, которая подаётся в тёплый пол. Вода в терморегуляторе перемещается по кругу, а головка предохранителя регулирует клапан, который открывает, либо закрывает проход горячей воде. Так и осуществляется процесс смешения жидкостей с различной температурой.

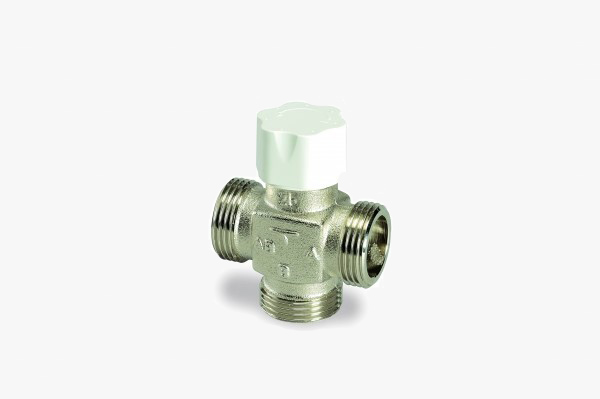

Трёхходовой клапан является более универсальным оборудованием, способным выполнять функции, как пропускного клапана, так и байпаса. Главной особенностью изделия заключается в следующем: горячая вода смешивается с обраткой внутри корпуса. Такой тип узла чаще всего дополнительно оснащают сервоприводами, термостатами и контроллерами, работа которых зависит от изменений погоды.

Чтобы приобрести данное оборудования для создания автономной системы отопления, обратитесь в нашу компанию ООО «Вайдер». Ознакомиться с основной информацией вы сможете на нашем сайте: https://stroim.by. На сайте представлен каталог товаров и прикреплены прайс-листы, поэтому со стоимостью оборудования вы также сможете ознакомиться, не выходя из дома.

Сотрудничая с ООО «Вайдер», вы получаете следующие преимущества:

• качество и надёжность изделий;
• невысокие розничные цены и предоставление 15% скидки оптовым покупателям от цен, указанным в прайс-листах;
• форма расчёта, удобная для вас: наличными средства, либо безналичная оплата.

Инструкция по применению термосмесителя на русском:

Скачать инструкцию

Если у вас имеются дополнительные вопросы, позвоните к нам в компанию по номерам: +375 (17) 223 29 63, либо +375 (29) 832 25 81.
