Как выбрать трубы для теплого пола

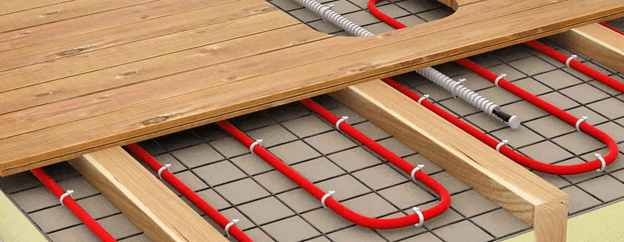

Пол с подогревом пользуется все большей популярностью у отечественных потребителей. Его выбирают владельцы частных домов и новых квартир. Он позволяет создать в комнатах комфортный температурный режим. Причем, в интерьер не придется вписывать радиаторы отопления и трубы. Вся система прячется под напольными покрытиями и не влияет на интерьер. В зависимости от источника тепла различают электрический и водяной подогрев пола. Ввиду экономичности, большинство потребителей выбирают именно последний.

Пол с подогревом пользуется все большей популярностью у отечественных потребителей. Его выбирают владельцы частных домов и новых квартир. Он позволяет создать в комнатах комфортный температурный режим. Причем, в интерьер не придется вписывать радиаторы отопления и трубы. Вся система прячется под напольными покрытиями и не влияет на интерьер. В зависимости от источника тепла различают электрический и водяной подогрев пола. Ввиду экономичности, большинство потребителей выбирают именно последний.

Выбираем трубы

Если вы решили изменить систему отопления в своем жилище, то стоит помнить, что в многоэтажных домах старой постройки реализовать такой проект будет сложно. Любые вмешательства в отопительную систему приведут к сбою ее функционирования. То есть, ваши соседи сверху или снизу будут мерзнуть, а это приведет к ссорам и разбирательствам с коммунальными службами. В частном доме реализовать такой проект гораздо проще. И для начала следует определиться с материалом трубопроводов.

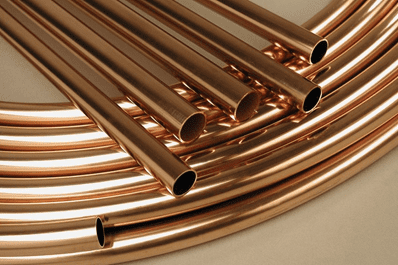

1. Медь. Этот металл достаточно часто применяется в системах водяного теплого пола. Это обусловлено его положительными характеристиками:

• хорошей скоростью нагрева и теплопроводностью;
• стойкостью к окислительным коррозионным процессам;
• высокими прочностными показателями, которые обуславливают надежность трубопроводов;
• гибкость – трубе можно придать нужную форму.

Ограничения на использование медных труб для теплого пола накладывает только их стоимость. Она выше, чем у других вариантов, и не каждый потребитель сможет выделить при ремонте нужную сумму. Также осложнена укладка труб для теплого пола. Она требует профессионализма и наличия специального инструмента для высокотемпературной пайки.

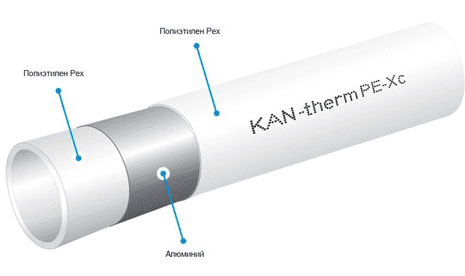

2. Металлопластик. Композитный материал состоит из слоев полиэтилена между которыми помещена алюминиевая фольга. Такая конструкция обеспечивает:

• хорошую теплопроводность;
• стойкость к зарастанию, образованию на внутренних стенках отложений;
• антикоррозионные характеристики;
• стойкость к термическим деформациям;
• срок службы не менее 50 лет.

Соединение металлопластиковых элементов выполняется с помощью фитингов. Последние являются слабым местом системы. Со временем на них накапливается накипь, что приводит к разрушению и появлению течи.

Важно! Чтобы минимизировать вероятность ущерба, фитинги лучше монтировать возле стен. В этом случае их можно прикрыть плинтусом и при необходимости легче заменить.

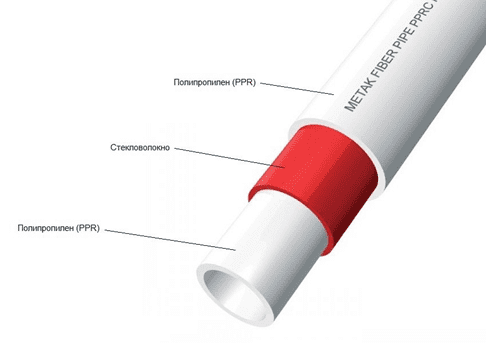

3. Полипропилен. Редкий материал для создания контуров водяной греющей системы. Это обусловлено его недостатками. Полипропиленовые трубы плохо гнутся. Радиус изгиба составляет не менее 8 диаметров. То есть при показателе в 20 мм, промежуток между отрезками составит не менее 32 см. Как показывает практика, это расстояние большое для качественного обогрева. Также полипропиленовые трубы плохо переносят нагрев теплоносителя выше +80-85 °С.

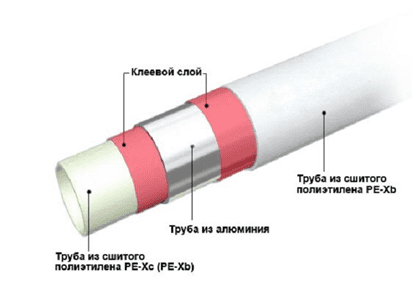

4. Сшитый полиэтилен. РЕХ-трубы для теплого водяного пола многими специалистами признаны оптимальным решением. Они характеризуются:

• износостойкостью и прочностью;
• большой теплопроводностью;
• термостойкостью - выдерживают нагрев до +120 °С, после остывания возвращают исходную конфигурацию;
• демократичной ценой.

Основной недостаток труб из сшитого полиэтилена для теплого пола – необходимость жесткой фиксации при укладке. Иначе они будут разгибаться. Чтобы устранить этот минус, понадобятся специальные скобы. Также выполняется монтаж с помощью особых реек с пазами.

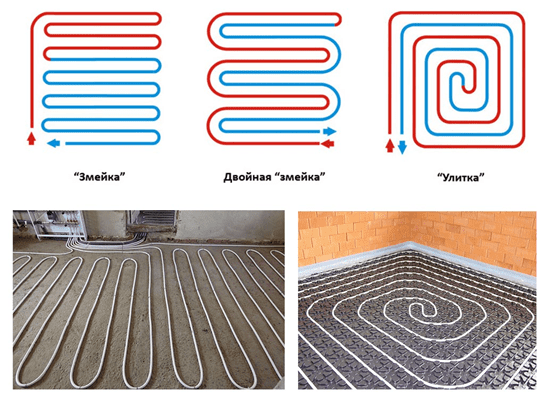

Способы укладки труб

Чтобы система работала надежно и обеспечивала должный уровень комфорта, уже на стадии проектирования следует учитывать ряд тонкостей. Прежде всего, важна правильная раскладка труб теплого пола. К основным способам относят:

• «Змейку». Трубы раскладываются по принципу вытянутой синусоиды. На входе температура будет выше и по мере удаления она снижается. Так, при длине трубопровода в 70 м, разница достигнет 10 °С. Следовательно, пол прогревается неравномерно. Учитывая это, такой вариант чаще применяют в небольших помещениях. Нивелировать недостаток позволяет укладка «двойной змейкой» – отводящие витки размещаются между подающими;
• «Спираль» или «Улитка». Предполагает раскладку труб к центру, а потом назад к коллектору. Такая схема позволяет более равномерно распределять тепло по площади. В ней отсутствуют резкие изгибы, но и длинных ровных участков не будет. Если трубы плохо держат форму, то их придется чаще крепить.

Расчет количества труб

Самый простой способ определения количества труб – схематический. Для этого вам придется на миллиметровой бумаге в масштабе изобразить комнату и провести раскладку труб с учетом ряда особенностей:

• Расстояние от стен должно быть не менее 15-20 см.
• В местах установки крупногабаритной, тяжелой мебели трубы не прокладываются. На схеме следует сразу отметить такие зоны.
• Расстояние между витками не должно превышать 20-30 см.
• Максимальная протяженность контура зависит от материала трубопровода. Для медных не рекомендуется превышать 60-70 м, для металлопластиковых (диаметром 16 мм) – не более 80 м. В просторных помещениях лучше прокладывать несколько отдельных контуров. Это обеспечит равномерный прогрев всей площади.

Выполнив схематическую прокладку, можно измерить общую длину и определить нужное количество труб с учетом масштаба.

Дополнительные материалы

Устройство пола с подогревом кроме труб потребует приобретения других материалов и приспособлений:

• Гидроизоляции. Она обязательна в случае подвальных или первых этажей. Для обустройства этого слоя применяется полиэтиленовая пленка. Лучше использовать фольгированный материал. Он обеспечит дополнительную теплоизоляцию. Для соединения отдельных листов потребуется специальный строительный скотч.
• Демпферной ленты. Она необходима для обеспечения компенсации термического расширения стяжки. Укладывается лента вдоль всех стен и между контурами (если их несколько). Ее ширина выбирается с учетом общей высоты конструкции. Лента должна выступать над ней минимум на 2 см.
• Теплоизоляции. Если высота помещения позволяет, то применяются плотные листовые утеплители. Это может быть экструдированный пенополистирол (ЭППС) или пенопласт плотностью не менее 35 кг/м³. Для первого этажа толщина слоя должна составлять не менее 5 см. При отсутствии возможности значительно завышать полы применяется тонкий (5-10 мм) фольгированный теплоизоляционный материал.

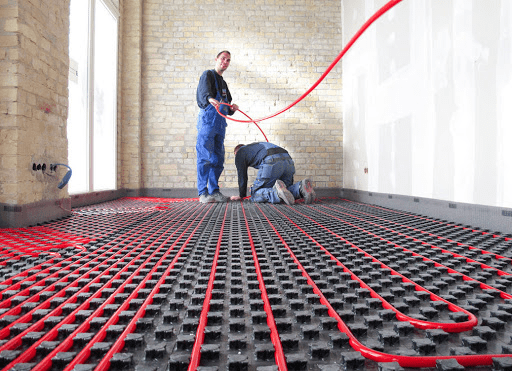

• Арматурной сетки. Используется материал из прутьев толщиной 4 мм и величиной ячеек от 10х10 до 15х15 см. Она станет основой для фиксации труб и укрепит стяжку. Также в продаже имеются специальные полистирольные маты. Они имеют пазы для крепления труб. Это ускоряет и упрощает монтаж, но приводит к удорожанию системы. Такие маты часто применяют в комнатах с низкими потолками.
• Якорных скоб. Эти элементы требуются для крепления при прокладке греющих контуров.
• Коллектора для теплого пола. Это узел распределения теплоносителя по отдельным контурам. Его подбирают исходя из особенностей системы. Так, если последняя включает несколько разных по длине контуров, то устройство должно обязательно содержать регуляторы расхода. Это необходимо для регулировки поступления воды. Иначе длинные трубопроводы не будут обеспечивать нужный нагрев или вода в них не будет поступать совсем из-за высокого гидравлического сопротивления.

Если в доме не все комнаты будут оборудованы теплым полом, то дополнительно потребуется покупка смесительного узла. Он необходим, чтобы снизить исходную температуру теплоносителя до необходимой для системы теплого пола. Происходит это путем смешивания горячей и остывшей воды.

Особенности монтажа системы

Выполняя монтаж теплого пола своими руками, важно следовать ранее начерченной схеме и учитывать советы специалистов. Процесс условно разбивается на несколько этапов. Только последовательные действия позволят получить качественный результат.

• Подготовка основания. Обычно черновая стяжка не отличается особой ровностью, поэтому перед началом работ дефекты в более чем 7-10 мм следует выровнять. Также важно удалить весь мусор. Ровное основание станет залогом качественной обогревательной системы.
• Выбор места монтажа коллектора. Для обеспечения равномерной работы теплого пола важно правильно выбрать место установки распределительного коллектора. Он должен находиться по центру этажа, на котором организуется система отопления. В таком случае длина всех контуров будет сопоставима.
• Утепление. На подготовленное основание укладываются теплоизоляционные листы. Для их соединения используется строительный скотч. По контуру помещения укладывается демпферная лента. Если используется изделие с клеевым слоем, то оно просто фиксируется к оштукатуренной стене. В противном случае требуется дополнительное крепление любым удобным способом.

Важно! Многие мастера рекомендуют использовать отражающий слой и покрытие из полиэтиленовой пленки. Последняя не допустит увлажнения утеплителя и разрушения фольгированного слоя бетонной стяжкой.

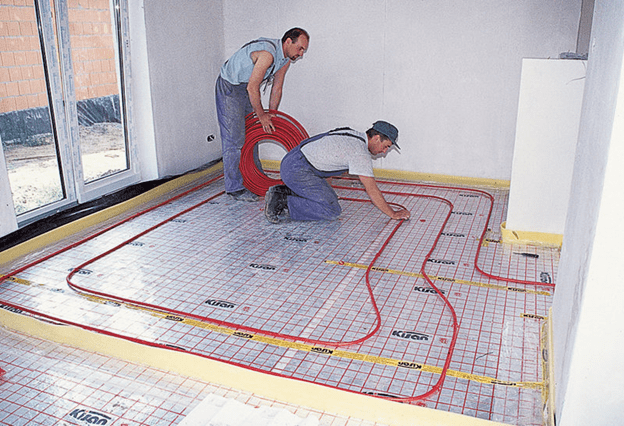

• Создание контуров. Трубопроводы создаются с соблюдением ранее разработанной схемы. Фиксация производится специальными хомутами к арматурной сетке. В случае металлопластиковых труб расстояние между крепежами составляет около метра. После укладки и подсоединения к коллектору выполняется опрессовка. Процесс предполагает нагнетание в систему воздуха под давлением превышающем рабочее в 1,5 раза. Через сутки производится повторное измерение показателя. Если давление изменилось незначительно, то система герметична.

• Заливка стяжки. Для этого может использоваться цементно-песчаный раствор с добавлением пластификаторов или строительный состав «наливной пол». Работать с последним более удобно, но стоимость его выше. Готовый слой стяжки должен возвышаться над трубой минимум на 3 см. Максимальный показатель составляет 7 см.

Важно! При выполнении работ необходимо следить за давлением в системе. Ведь не исключена вероятность повреждения трубопровода при выполнении заливки стяжки.

• Завершающий этап. Включение системы и укладка напольных покрытий выполняется только после полного высыхания бетона. На это в среднем уходит 21 день. При пуске системы рекомендуется использовать теплоноситель комнатной температуры. В дальнейшем ежедневно следует нагревать воду на 5 °С до выхода на рабочий режим.

Выводы

Подогрев полов водой – эффективный и удобный способ организации отопления. Он может применяться в качестве основного или вспомогательного отопления. Чтобы система работала бесперебойно длительное время, важно правильно выбрать трубы и провести их квалифицированный монтаж. Компания «Вайдер» реализует качественную трубную продукцию для обустройства водяных теплых полов. Для оперативного решения любых вопросов свяжитесь с нашими менеджерами по контактным номерам телефона: +375 (17) 223-29-63, +375 29 150-50-90 или +375 (29) 832-25-81.
